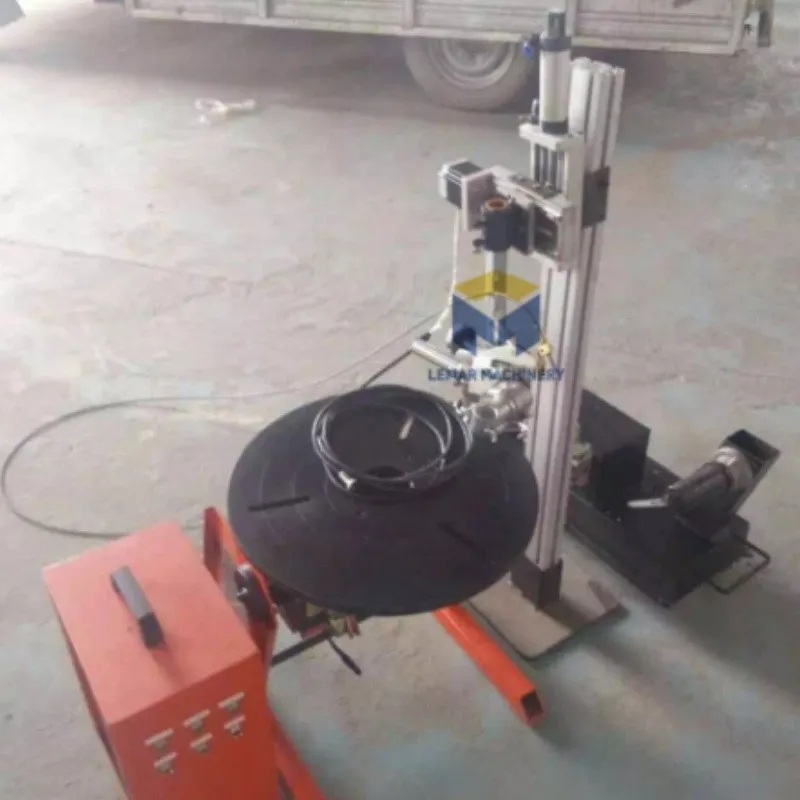

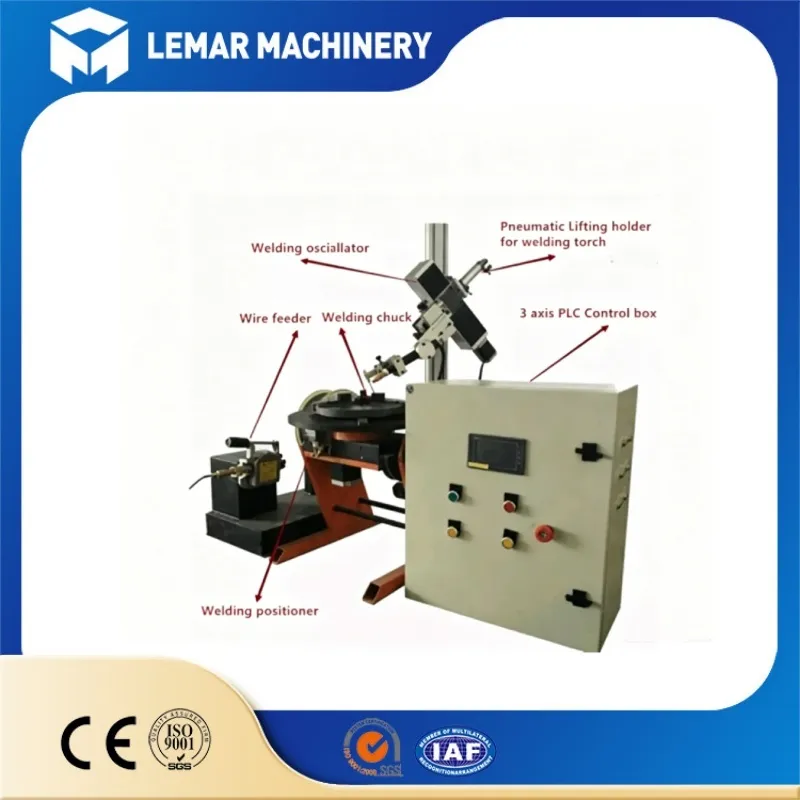

Posizionatore per saldatura TIG di tubi

Modello: BWJ-3
Velocità di rotazione: 0,05-0,5 giri/min
Distanza massima di eccentricità: 500 mm
Angolo di inclinazione: 0-120 gradi
Voltaggio: 110 V/220 V
Funzione: tavolo girevole per saldatura di flange di tubi
Carico orizzontale: 300 kg
Maggiori dettagli:Alice（WA:+8613033501136/E-mail:alicehe@lemarmachine.com)

Invia la tua richiesta

Completa il tuo lavoro di saldatura in modo efficiente e senza sforzo, senza alcuna preparazione.

Contattaci

Descrizione dei prodotti

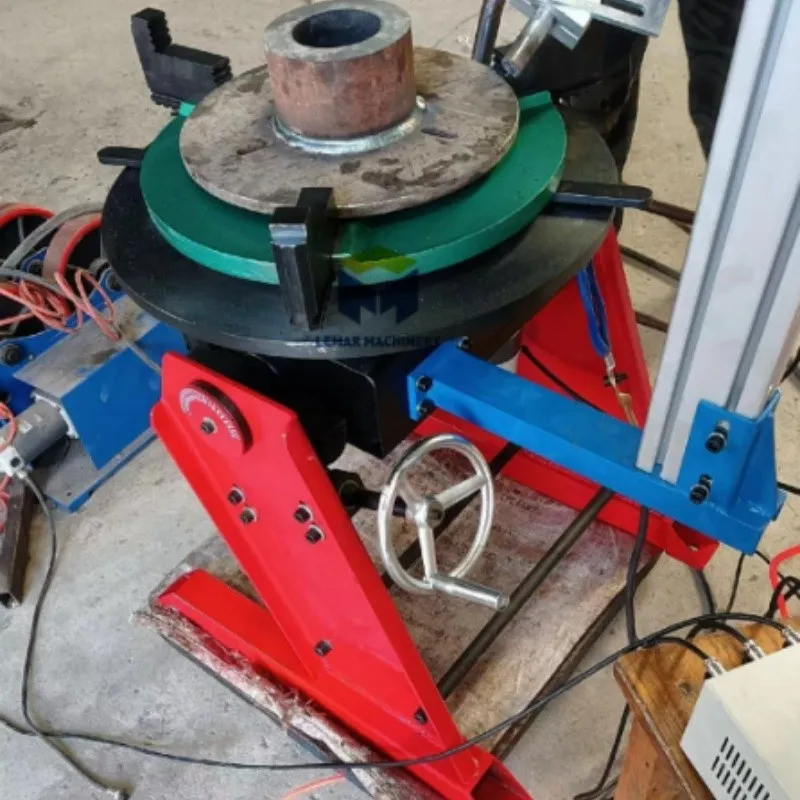

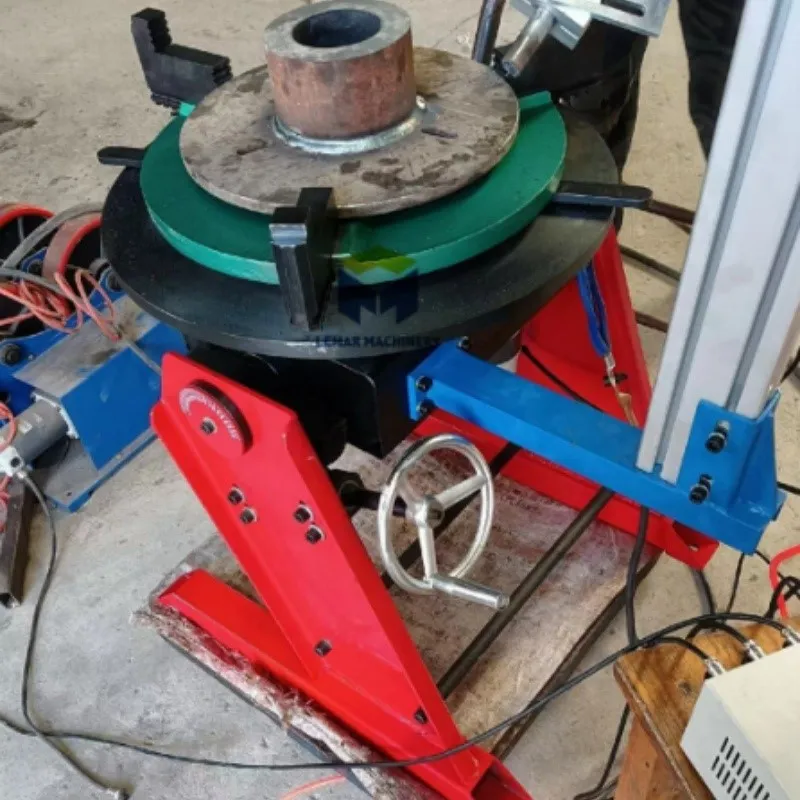

Il posizionatore di saldatura da 300 kg è un dispositivo ausiliario di saldatura automatico di media-pesante, appositamente progettato per tubi di medie-dimensioni, flange, piccoli recipienti a pressione e pezzi cilindrici.
Supporta una rotazione continua stabile di 360 gradi e un'inclinazione angolare di 0-90 gradi, consentendo ai saldatori di completare la saldatura della circonferenza in posizione piatta in modo efficiente.
Dotato di un'avanzata regolazione continua della velocità VFD e di una struttura autobloccante con ingranaggio a vite senza fine-, questo posizionatore garantisce un funzionamento stabile, un posizionamento accurato e una qualità di saldatura costante.
Pienamente compatibile con la saldatura MIG, TIG, MMA e al plasma, è ampiamente utilizzato nella lavorazione meccanica, nella produzione di tubazioni, nella produzione di recipienti a pressione e nelle officine di saldatura automatizzate.

Parametri dei prodotti

Articolo	Specifica
Carico orizzontale nominale	300kg
Carico verticale nominale	150 kg
Diametro del piatto girevole	φ500 mm
Foro centrale	φ65/100/160 mm (opzionale)
Velocità di rotazione	0,2–2,5 giri/min, VFD regolabile in continuo
Angolo di inclinazione	0 gradi –90 gradi, manuale/elettrico opzionale
Potenza del motore	150W
Alimentazione elettrica	CA 220 V/380 V, 50/60 Hz
Dimensione complessiva	900×680×550mm
Peso netto	Circa. 160kg
Modalità di controllo	Scatola di controllo + interruttore a pedale

Caratteristiche principali

Capacità di carico media-pesante

Carico orizzontale nominale di 300 kg e carico verticale di 150 kg, adatto per pezzi cilindrici e strutturali di medie-dimensioni con elevata stabilità dei cuscinetti.

Velocità continua VFD stabile

Ampio intervallo di velocità da 0,2 a 2,5 giri/min, rotazione fluida senza jitter, garantendo una formazione del cordone di saldatura uniforme e bella.

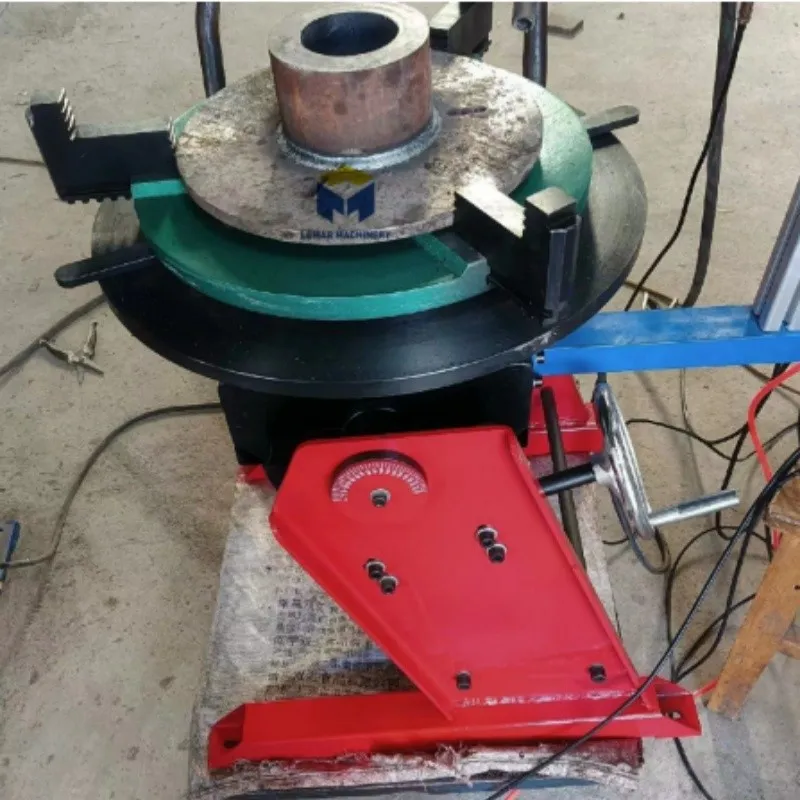

Inclinazione autobloccante dell'ingranaggio a vite senza fine

Angolo di inclinazione regolabile di 0-90 gradi con funzione autobloccante, fissato saldamente a qualsiasi angolazione senza scivolare, elevata sicurezza e precisione di posizionamento ripetibile.

Design con foro centrale ampio

Ampio foro passante opzionale-per la penetrazione di tubi lunghi, che migliora notevolmente la versatilità dell'attrezzatura per la saldatura di pezzi tubolari.

Prestazioni anti-interferenze industriali

Design anti-EMI del circuito ottimizzato, perfettamente abbinato a varie saldatrici, nessuna interferenza di corrente durante la saldatura.

Doppio controllo e funzionamento semplice

Controllo combinato della scatola elettrica e del pedale, funzionamento a mani libere-, curva di apprendimento semplice, adatto per la produzione in lotti di lunga durata-.
