Descrizione del prodotto:
La piattaforma di saldatura della ghisa viene utilizzata principalmente per operazioni di produzione di assemblaggio e saldatura di parti strutturali di grandi dimensioni.
Ha un'elevata planarità, non è facile da deformare e ha una forte capacità portante.
Dispone inoltre di fessure a forma di T, fori di ritiro del filo, fori filettati, fori circolari e altre lavorazioni elaborate sul piano di lavoro.
Supporti, posizionatori, morsetti e altri dispositivi vengono utilizzati per supportare e fissare parti strutturali di grandi dimensioni durante l'assemblaggio e la saldatura.
Caratteristiche del prodotto:
1. Questo tavolo per saldatura di attrezzature in ghisa è sottoposto a controllo di qualità da saldatura in bianco, trattamento termico, lavorazione di sgrossatura e lavorazione di semiprecisione ed è completato su una fresatrice a portale CNC. Garantisce la precisione della posizione del foro della piattaforma e i requisiti di verticalità e planarità delle cinque superfici.
I tavoli di saldatura 2.3D hanno un'elevata precisione di posizionamento ripetuto: diversi prodotti possono essere posizionati con precisione in modo modulare su una parte di base e la precisione e l'efficienza del lavoro possono comunque essere garantite quando si sostituiscono diversi pezzi per la saldatura.

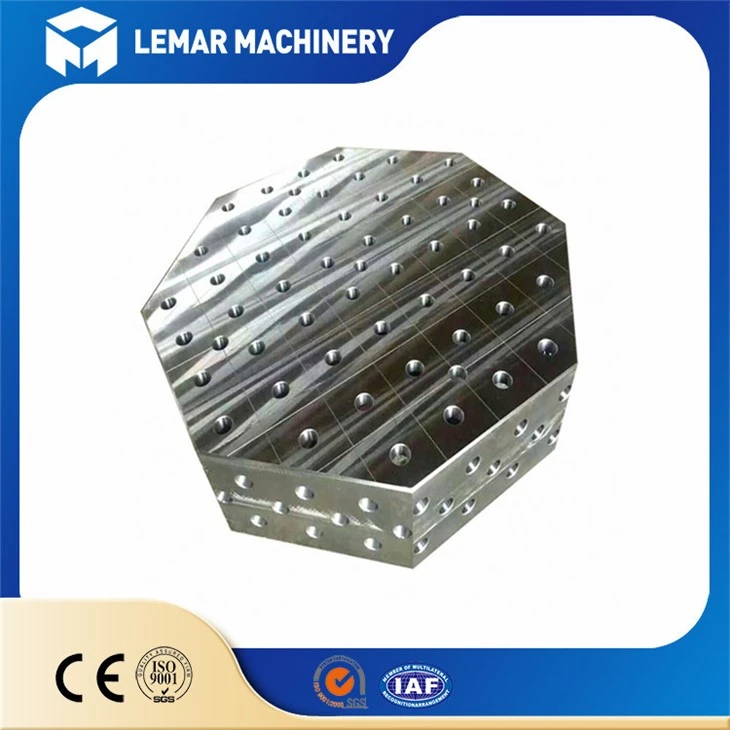

Il tavolo ottagonale 3.3D Fixture ha sette superfici di lavoro, divise in tre serie: D16/D22/D28 in base alla serie;
► I fori della serie D16 sono Φ16, la spaziatura dei fori è di 50mm±0,05 array e la superficie è distribuita con linee di griglia 50x50mm;
► I fori della serie D22 sono Φ22, la spaziatura dei fori è di 75 mm±0.05 array e la superficie è distribuita con linee di griglia 75x75 mm;
► I fori della serie D28 sono Φ28, la spaziatura dei fori è 100mm±0,05 array e la superficie è distribuita con linee di griglia 100x100mm.
Specifiche del prodotto:
| Lunghezza | Larghezza |
| 1000 mm | 1000 mm |
| 1000 mm | 1200 mm |
| 1000 mm | 1500 mm |
| 1000 mm | 2000 mm |
| 1200 mm | 1200 mm |
| 1200 mm | 2400 mm |
| 1500 mm | 1500 mm |
| 1500 mm | 2000 mm |
| 1500 mm | 2500 mm |
| 1500 mm | 3000 mm |
| 1500 mm | 4000 mm |
| 2000 mm | 2000 mm |
| 2000 mm | 3000 mm |
Altre taglie si prega gentilmente di contattare Wuxi Lemar, siamo pronti a lavorare per te!
